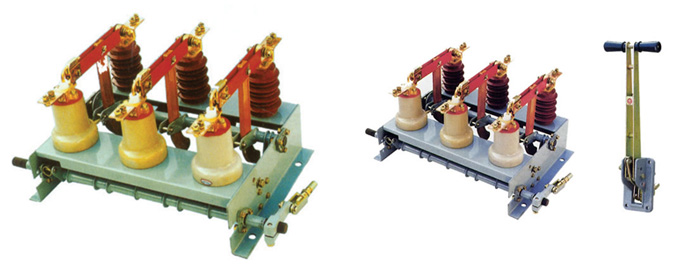

FN3-12  型户内高压负荷开关

概述：

FN3-12、FN3-12R、FN3-12R/S负荷开关关系户内装置的高压电器。适用于交流50Hz、6kV或12kV的网络中，作为开断和闭合负荷及过负荷电流之用，亦可用作开断和闭合空载长线，空载变压器及电容器之开关。带有RN3型熔断型的负荷开关（FN3-12、FN3-12R/S）可切断短路，作保护开关之用。本负荷开关可配用CS3型及CS2型手动操作机构进行操作。

结构简介：

负荷开关由底架,传动机构,支柱绝缘子,闸刀及灭弧装置等用部分阻成.底架由钢板焊接而成,并装有传动机构.闸刀借支柱绝缘子固定在底架上,闸刀接触点铆有限触头,端部装有弧动触头.灭弧装置与装置及喷嘴构成.在底加上还配有跳扣,凸轮与快速合闸弹簧,可进行快速合闸动作。

使用环境条件：

a.海拔不超过1000米；

b.周围空气温度不高于+40℃及不低于-10℃；

c.空气相对温度不大于90%的户内场所（当温度为+25℃）；

d.无导电性尘埃的环境中；

e.无破坏金属和绝缘的腐蚀性气体的物体；

f.无剧烈震动和冲击的地方；

g.无燃烧与爆炸危险的环境中。
