一、概述
ZW20-12型户外柱上高压真空断路器为额定电压12kV、三相交流50Hz的户外高压开关设备。主要用于开断、关合电力系统的负载电流、过载电流及短路电流。适用于变电站、工矿企业及城乡配电网作保护和控制，特别适用于操作频繁的场所和城网自动化配电网络。本产品与控制器配套，能满足配电自动化系统要求，并完成传统的重合器功能。
二、使用环境条件
周围空气温度: -30℃~+40℃；
海拔高度: 不超过2000m;
周围空气可以受到尘埃、烟、腐蚀性气体、蒸汽或盐雾的污染；
风速不超过34m/s(相当于圆柱表面上的700Pa)；
无经常性的剧烈震动;
污秽等级:Ⅲ级。
三、型号及含义
四、主要技术参数
|
序号
|
项目
|
单位
|
参数
|
|
1
|
额定电压
|
kV
|
12
|
|
2
|
额定电流
|
A
|
50
|
|
3
|
额定频率
|
Hz
|
630、1000
|
|
4
|
额定短路开断电流
|
kA
|
12.5、16、20、25
|
|
5
|
额定峰值耐受电流(峰值)
|
kA
|
31.5、40、50、63
|
|
6
|
额定短时耐受电流(4S)
|
kA
|
12.5、16、20、25
|
|
7
|
额定短路关合电流(峰值)
|
kA
|
31.5、40、50、63
|
|
8
|
机械寿命
|
次
|
10000
|
|
9
|
额定电流开断次数
|
次
|
10000
|
|
10
|
额定短路开断电流开断次数
|
次
|
30
|
|
11
|
工频耐压(1min):相间、对地/断口
|
kV
|
42
|
|
12
|
雷击冲击耐受电压（峰值）相间、相对地、断口
|
kV
|
75
|
|
13
|
二次回路1min工频耐受
|
kV
|
2
|
|
14
|
净重
|
kg
|
140
|

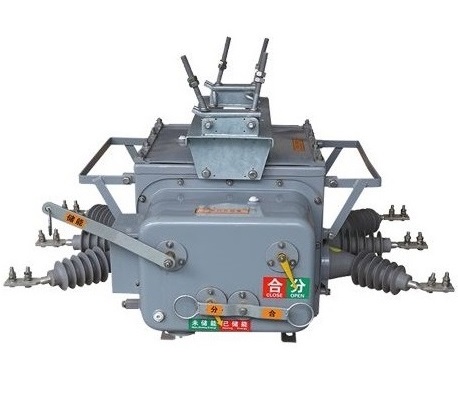

五、产品主体机构图
